Thông tin chi tiết sản phẩm

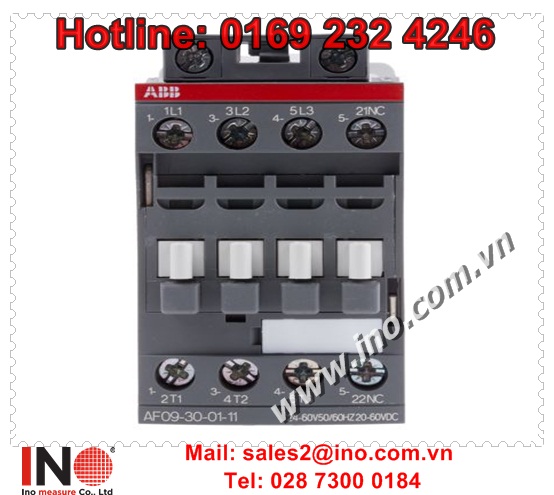

Bộ tiếp điểm AF, 3 cực
Bộ tiếp điểm AF là bộ tiếp xúc
AF09-AF38 hoạt động AC / DC bao gồm một giao diện cuộn dây điện tử chấp nhận một điện áp điều khiển rộng Ucmin – Ucmax. Chỉ có bốn cuộn dây bao gồm các điện áp điều khiển 24 → 500 Vạc hoặc 20 → 500 Vdc
AF..Z tiếp xúc được trang bị loại cuộn dây Z cho phép điều khiển trực tiếp bằng 24 Vdc, đầu ra PLC 500 mA và giảm mức tiêu thụ cuộn giữ
AF.Z tiếp điểm chịu được ngắn Các
tiếp điểm AF40-AF96 chủ yếu được sử dụng để điều khiển động cơ 3 pha và các mạch nguồn lên đến 690 V AC và 220 V DC, các bộ tiếp xúc này có thiết kế kiểu khối với 3 cực chính.
Bộ tiếp điểm AF116-AF140 chủ yếu được sử dụng để điều khiển động cơ 3 pha và mạch nguồn lên đến 690 V AC, AF146 đến 1000 V Bộ tiếp điểm AC
AF190-AF370 chủ yếu được sử dụng để điều khiển động cơ 3 pha và mạch nguồn lên đến 1000 V AC, các contactors này có thiết kế kiểu khối với 3 cực chính.
Bộ tiếp xúc AF đã được xây dựng trong bảo vệ tăng và không yêu cầu bất kỳ bộ tăng đột biến
Tiêu chuẩn
IEC 60947-1 / 60947-4-7 và EN 60947-1 / 60947-4-1
| Thuộc tính | Giá trị |
|---|---|
| Phạm vi | Phạm vi AF |
| Loạt | AF09 |
| Số cực | 3 |
| Cuộn dây điện áp | 20 → 60 V dc, 24 → 60 V ac |
| Liên hệ Đánh giá hiện tại | 25 A |
| Điện áp liên hệ | 690 V ac |
| Cấu hình trạng thái bình thường | NC (phụ trợ), 3NO (chính) |
| Số lượng liên lạc phụ | 1 |
| Xếp hạng công suất | 4 kW |
| Kiểu cuối | Đinh ốc |
| Chiều dài | 86mm |
| Chiều rộng | 45mm |
| Nhiệt độ hoạt động tối đa | + 60 ° C |
| Bản vẽ CAD | Mô hình CAD 3D |
| Nhiệt độ hoạt động tối thiểu | -25 ° C |
| Độ sâu | 77mm |
► Các câu hỏi, thắc mắc, thông tin liên quan đến sản phẩm từ khâu mua sắm, lựa chọn, sử dụng, cài đặt hay thay thế, vui lòng liên hệ với INO team để được hỗ trợ và tư vấn kịp thời.
