Key Facts
- Realtime recording and playing of digital I/Q data with a sample rate of up to 75 Msample/s or up to 300 Mbyte/s
- Optional import and export of I/Q data via Ethernet or USB interface
- Two models for various requirements
– R&S®IQR20 with up to 20 Msample/s
– R&S®IQR100 with up to 66 Msample/s depending on the memory packs used - Easily removable memory packs with hard disk drives (HDDs) for stationary use or with solid state drives (SSDs) for higher data rates and mobile use
- Graphical display of power spectrum or I/Q level
- Optional recording of GPS coordinates
- Synchronization of two R&S®IQR data recorders to simultaneously record and play spectra
- Operation on 110 V to 220 V AC or optionally on 10 V to 30 V DC
Brief Description

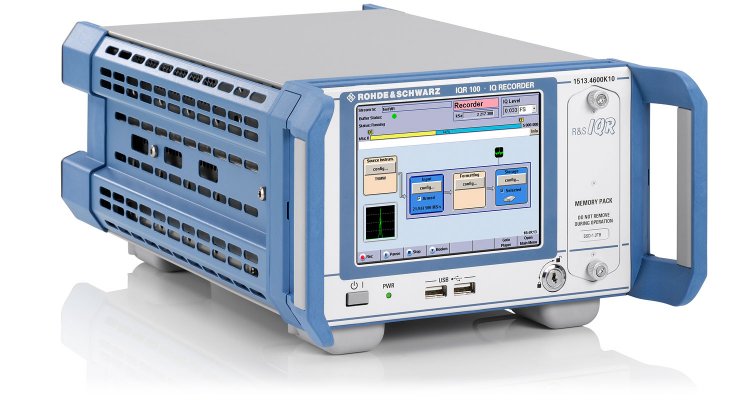

The R&S®IQR is a high-speed recorder for recording and playing digital I/Q data streams. When used in combination with one or more of the several Rohde & Schwarz instruments that have the R&S®Digital I/Q Interface, the R&S®IQR can store and play data in realtime.
Specifications
| Data interfaces | ||
| DIGITAL IQ IN/OUT (R&S®Digital I/Q Interface) |
no simultaneous data transfer in both directions | 1 x I/Q input, 1 x I/Q output |
| input clock rate | 66 MHz to 100 MHz | |
| output clock rate | 100 MHz | |
| I/O 1 to I/O 8 | trigger signals, synchronization signals | 8 × BNC sockets for I/O signals (future release), including max. two trigger and synchronization signals |
| programmable I/O signals (future release) | 2 x 4 programmable I/O | |
| Reference clock | BNC input socket BNC output socket |
10 MHz 10 MHz |
| I/Q data | ||
| I/Q word size | 16 bit per channel | |
| Sample rate | R&S®IQR20 | 1 ksample/s to 20 Msample/s |
| R&S®IQR100 | 1 ksample/s to 75 Msample/s 1) | |
| Data rate | R&S®IQR20 | up to 80 Mbyte/s |
| R&S®IQR100 | up to 300 Mbyte/s 1) | |
| General data | ||
| Power supply | exchangeable | 100 V to 240 V AC (±10 %), 160 VA, 50 Hz to 60 Hz/400 Hz (±5 %) |
| Mechanical resistance | vibration, random | |
| R&S®IQR20, R&S®IQR100 in operating mode with integrated system memory and SSD memory pack (R&S®IQR-B1xx) | 10 Hz to 300 Hz, acceleration 1.9 g (RMS), 300 Hz to 500 Hz, acceleration 1.2 g (RMS), in line with EN 60068-2-64 |
|
| R&S®IQR20, R&S®IQR100 in operating mode with HDD memory pack (R&S®IQR-B0xx) | limited by the HDD memory pack (ideal for stationary use) 2) | |
| Environmental conditions | operating temperature range | 0°C to +50°C |
| storage temperature range | –20°C to +70°C | |
| damp heat | +40°C, 85 % rel. humidity, cyclic test, in line with EN 60068-2-30 | |
| Dimensions | W × H × D, overall | 249 mm × 150 mm × 401 mm (9.82 in × 5.91 in × 15.79 in) |
| for 19" rackmounting | ½ 19", 3 HU, depth 350 mm (13.78 in) | |
| Weight | approx. 6.6 kg (20.94 lb) |
