Product characteristics
|
|

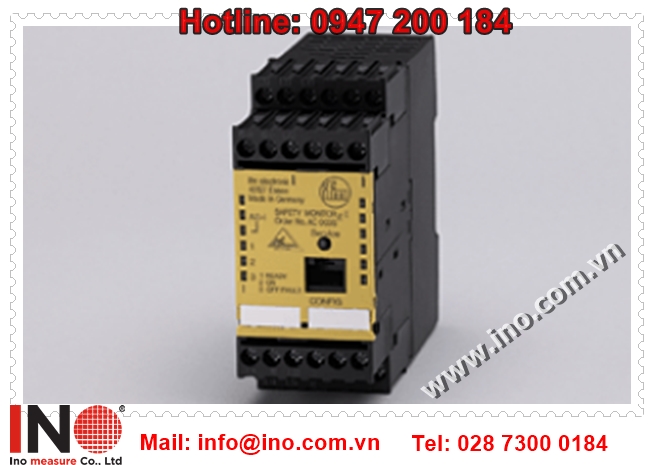

AS-i safety monitor
|
|
Screw terminal
|
|
Basic version
|
|
2-channel
|
|
Configuration and setup by configuration software ASIMON
|
|
Complies with the requirements:
EN ISO 13849-1: PL e
IEC 61508: SIL 3
|
|
Electrical data
|
|
Electrical design
|
|
2 safety-related outputs
|
|
Operating voltage [V]
|
|
24 DC ± 15%
|
|
Total current consumption from AS-i [mA]
|
|
< 45
|
|
Current consumption from 24 V DC [mA]
|
|
150
|
|
Rated operating current [mA]
|
|
200
|
|
Peak switch-on current **) [mA]
|
|
600
|
|
Overvoltage category
|
|
3, for rated operating voltage 300 V AC to VDE 0110 part 1
|
|
Inputs
|
|
Inputs
|
|
start input:
optocoupler input (high active),
input current approx. 10 mA (24 V DC)
contactor control input (EDM):
optocoupler input (high active),
input current approx. 10 mA (24 V DC)
|
|
Outputs
|
|
Message output Safety ON ***)
|
|
PNP transistor output/ 200 mA / reverse polarity and short-circuit protection
|
|
Safety output
|
|
2 volt-free NO contacts
max. contact load: 1 A DC-13 (24 V DC) / 3 A AC-15 (230 V AC)
continuous thermal current: 3 A per output circuit
|
|
Interfaces
|
|
Configuration interface
|
|
9600 baud / no parity / 1 start bit / 1 stop bit / 8 data bits
|
|
Environment
|
|
Ambient temperature [°C]
|
|
-20…60
|
|
Storage temperature [°C]
|
|
-30…70
|
|
Protection
|
|
IP 20 *)
|
|
Tests / approvals
|
|
EMC
|
|
|
EN 50081-2
|
(1993)
|
|
EN 61000-6-2
|
(1999)
|
|
EN 60947-5-1
|
(2000)
|
|
EN 60204-1
|
|
|
|
Safety classification
|
|
MIssion time TM [h]
|
|
175200, (20 years)
|
|
PFD
|
|
6.1 x 10E-5
|
|
PFH
|
|
9.1 x 10E-9
|
|
AS-i classification
|
|
AS-i profile
|
|
7.F
|
|
I/O configuration [hex]
|
|
7
|
|
ID code [Hex]
|
|
F
|
|
AS-i certificate
|
|
in preparation
|
|
Mechanical data
|
|
Housing materials
|
|
polyamide black
|
|
Weight [kg]
|
|
0.415
|
|
Electrical connection
|
|
Wiring
|
AS-i +:
|
connection AS-i bus
|
|
AS-i -:
|
connection AS-i bus
|
|
L+:
|
+24V DC supply
|
|
M:
|
GND reference earth
|
|
FE:
|
functional earth
|
|
1.Y1:
|
EDM 1 Input feedback circuit / output circuit 1
|
|
1.Y2:
|
start / start input Output circuit 1
|
|
1.13:
|
Output switching element 1 Output circuit 1
|
|
1.14:
|
Output switching element 1 Output circuit 1
|
|
1.23:
|
Output switching element 2 Output circuit 1
|
|
1.24:
|
Output switching element 2 Output circuit 1
|
|
1.32:
|
Safety ON / signal output 1 Output circuit 1
|
|
2.Y1:
|
EDM 2 Input feedback circuit / output circuit 2
|
|
2.Y2:
|
start / start input EDM 2 Output circuit 2
|
|
2.13:
|
Output switching element 1 Output circuit 2
|
|
2.14:
|
Output switching element 1 Output circuit 2
|
|
2.23:
|
Output switching element 2 Output circuit 2
|
|
2.24:
|
Output switching element 2 Output circuit 2
|
|
2.32:
|
Safety ON / signal output 2 Output circuit 2
|
|
|
|
Remarks
|
|
Remarks
|
|
|
*) Only suitable for use in electrical operating rooms or control cabinets with minimum protection rating IP54
|
|
**) Simultaneous switch-on of all relays, the current for the message outputs is not taken into consideration
|
|
***) The "Safety ON" message output is not relevant to safety
|
|
