ULTRASONIC FLOW METER WESS
1. GIỚI THIỆU CHUNG:
Đo lưu lượng chất lỏng bằng sóng siêu âm, dựa trên công nghệ cảm biến tinh vi kết hợp với bộ chuyển đổi tín hiệu số sẽ cho kết quả với độ chính xác rất cao ± 0,5%. Thiết bị đo được sử dụng gắn trực tiếp vào bề mặt ngoài của đường ống mà không cần phải cắt ống. Dữ liệu đo sẽ được ghi lại hàng ngày, hằng tháng, hằng năm.
Đồng hồ đo lưu lượng được áp dụng cho một loạt các phép đo lưu lượng đường ống. chất lỏng áp dụng bao gồm các chất lỏng tinh khiết cũng như chất lỏng với một số lượng nhỏ các hạt nhỏ li ti.
vVí dụ
· Nước (nước nóng, nước lạnh , nước biển, nước thải)
· Nước thải có hàm lượng hạt nhỏ( hạt phải nhỏ hơn 75micro met)
· Chất lỏng hóa học ( alcohol, acids )
· Nước thải nhà máy
· Nước giải khát , thực phẩm dạng lỏng
· Dung môi và các chất lỏng khác
Nhiệt độ chất lỏng mà đầu dò có thể đo được từ -40 độ – 160 độ C.
2.THÔNG SỐ KỸ THUẬT:
Nguồn cấp cho thiết bị: (tiêu thụ điện năng dưới 2w)
· AC 110v – 220v
· DC 8VDC – 36VDC.
Kích thước đường ống: DN 50 – DN 6000 ( ống PVC, ống sắt, ống thép….)

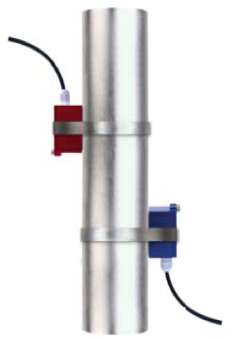

· Đầu dò: Clamp –on
+ S5-G: đối với đường ống DN50 – DN 700mm
+ S5-L: đối với đường ống DN300 – DN6000mm
· Đầu dò có thể sử dụng trong môi trường ẩm ướt.
· Độ cách ẩm của thiết bị: IP65
· Độ chính xác: ± 1%
· Vận tốc: ± 0,001-30 m/s
· Các ngõ input và output:
· Input: 5 kênh 4-20mA hiện tại cho tín hiệu( mức chất lỏng, áp suất, nhiệt độ) với độ chính xác 0,1%
· Output: analog 4-20mA hoặc 0-20mA, độ chính xác 0,1%, tần số ngõ ra từ 0-9,99Hz
· Thiết bị có khả năng lưu dữ liệu trong vòng 5 năm
vChú ý: Phải kiểm tra thiết bị thật kỹ trước khi kết nối với nguồn điện.
Khi ta kết nối thiết bị với nguồn điện xong trên màn hình hiển thị các thông số và màn hình sẽ sáng lên.
Trên thiết bị gồm có 16 nút nhấn. Bao gồm:
· Từ 0-9 và dấu . dùng để nhập các thông số cài đặt cho thiết bị
· Các phím UP and DOWN : khi người dùng muốn đi đến cửa sổ menu phía trên. nó cũng hoạt động như phím + khi nhập số
· Phím ENT: dùng để chọn các thông số khi người dùng cài đặt
· Phím MENU: khi người dùng muốn đến một cửa sổ menu nào đó người dùng có thể nhấn phím này, theo sau bởi 2 số mà người dùng muốn cài đặt (VD: M_01, M_10)
3.CÁCH VẬN HÀNH THIẾT BỊ ĐO LƯU LƯỢNG:

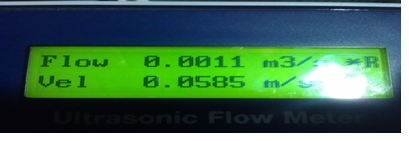

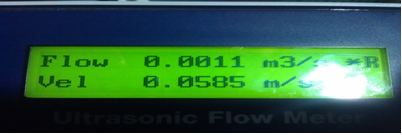

ØBấm M-01: Hiển thị lưu lượng dòng chảy và vận tốc dòng chảy.

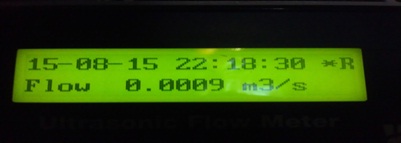

ØBấm M-04: Hiển thị ngày, giờ và lưu lượng dòng chảy.
Ø Bấm M-08: Hiển thị lỗi trên thiết bị
v Lưu ý: Nếu trên màn hình hiển thị :
· R System Normal: hệ thống hoạt động bình thường.
v Các lỗi thường gặp:

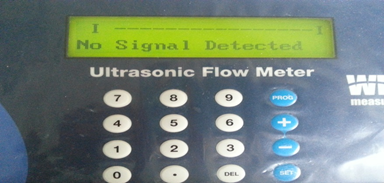

· Lỗi I No Signal Detected: thiết bị không có tín hiệu (đường ống không có nước, hoặc nước không đầy trong đường ống)
· Lỗi H Poor Signal: tín hiệu yếu, lỗi tương tự lỗi I
· Lỗi G Adjusting Gain: lỗi 2 đầu dò, lắp đặt đầu dò chưa đúng, cần điều chỉnh lại.

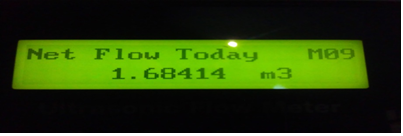

ØBấm M-09: Hiển thị tổng lưu lượng trong ngày

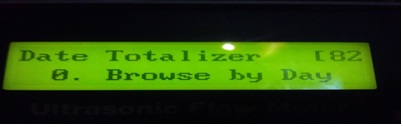

ØBấm M-82: Hiển thị tổng lưu lượng (ngày, tháng, năm)
