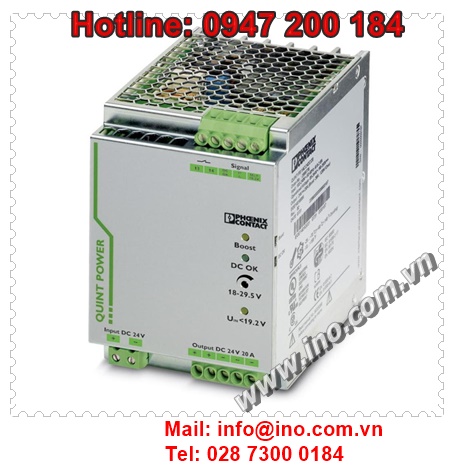

Sản phẩm của hãng Phoenix Contact được sản xuất theo tiêu chuẩn của Đức đáp ứng mọi yêu cầu khắt khe nhất của khách hàng về chất lượng. Các sản phẩm của hãng Phoenix Contact ứng dụng đa dạng trong mọi lĩnh vực lắp ráp và tích hợp các sản phẩm điện – tự động hoá. Hôm nay, Công ty chúng tôi xin phép giới thiệu về sản phẩm của hãng là Bộ nguồn đa năng được dùng phổ biến trong công nghiệp hiện nay.
Bộ nguồn DC đa năng là bộ nguồn một chiều với các nguồn điện áp một chiều khác nhau. Các nguồn chính trong bộ nguồn bao gồm nguồn ±5VDC, ±40VDC, ±15VDC có điều chỉnh, 18VDC có điều chỉnh và mạch hiển thị điện áp ±15VDC, các mạch bảo vệ ngắn mạch. Bộ nguồn một chiều có nhiệm vụ cung cấp năng lượng một chiều cho các mạch và các thiết bị điện tử hoạt động. Yêu cầu đối với loại nguồn này là điện áp ra ít phụ thuộc vào điện áp mạng, của tải và nhiệt độ. Để đạt được yêu cầu đó cần phải dùng các mạch ổn định (ổn áp, ổn dòng) …

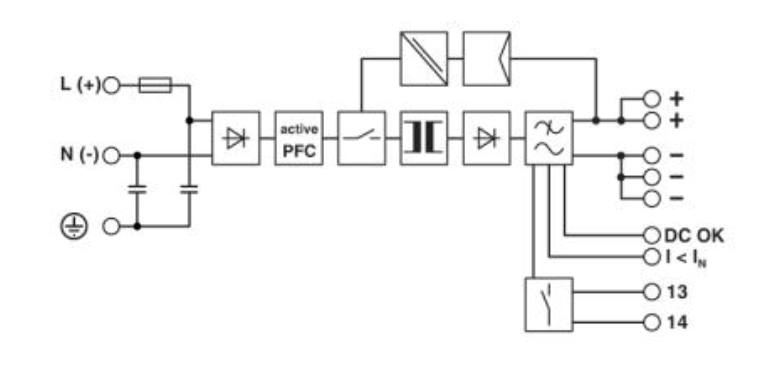

SƠ ĐỒ KHỐI BỘ NGUỒN QUINT-PS/1AC/24DC/20
Bảng Thông Số Về Bộ Nguồn QUINT-PS/1AC/24DC/20
|
Input data |
|
|
Nominal input voltage |
100 V AC … 240 V AC |
|
Input voltage range |
85 V AC … 264 V AC |
|
Short-term input voltage |
300 V AC |
|
Input voltage range |
90 V DC … 350 V DC |
|
AC frequency range |
45 Hz … 65 Hz |
|
Frequency range DC |
0 Hz |
|
Current consumption |
5.1 A (120 V AC) |
|
Inrush current limitation |
< 20 A (typical) |
|
Power failure bypass |
> 32 ms (120 V AC) |
|
Typical response time |
< 0.6 s |
|
Protective circuit |
Transient surge protection Varistor |
|
Input fuse, integrated |
12 A (slow-blow, internal) |
|
Choice of suitable fuses |
10 A … 16 A (AC: Characteristics B, C, D, K) |
|
Discharge current to PE |
< 3.5 mA |
|
Output data |
|
|
Nominal output voltage |
24 V DC ±1 % |
|
Setting range of the output voltage |
18 V DC … 29.5 V DC (> 24 V DC, constant capacity restricted) |
|
Output current |
20 A (-25°C … 60°C, UOUT = 24 V DC) |
|
Magnetic fuse tripping |
B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6 |
|
Control deviation |
< 1 % (change in load, static 10 % … 90 %) |
|
Efficiency |
> 93 % (for 230 V AC and nominal values) |
|
Rise time |
< 0.1 s (UOUT (10 % … 90 %)) |
|
Residual ripple |
< 30 mVPP (with nominal values) |
|
Connection in parallel |
Yes, for redundancy and increased capacity |
|
Connection in series |
Yes |
|
Protection against surge voltage on the output |
< 35 V DC |
|
Resistance to reverse feed |
max. 35 V DC |
|
Dimensions |
|
|
Width |
90 mm |
|
Height |
130 mm |
|
Depth |
125 mm |
|
Width with alternative assembly |
122 mm |
|
Height with alternative assembly |
130 mm |
|
Depth with alternative assembly |
93 mm |
