EiUK- TEMPERATURE CALIBRATOR (Model: Calog temp)

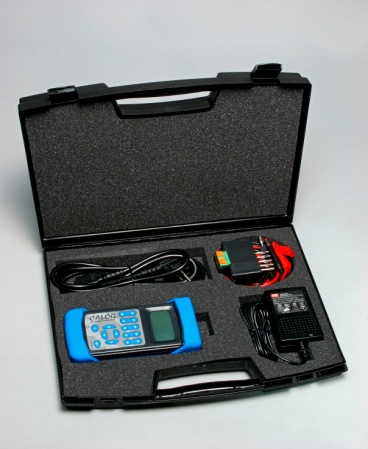

Giới Thiệu Chung

Calog- Temp ( Máy đo nhiệt độ cầm tay) là thiết bị có độ chính xác cao, đa chức năng, thiết bị cầm tay phù hợp lĩnh vực công nghiệp điều khiển, tính năng nổi bật là đo và giả lập tín hiệu của các cảm biến nhiệt độ như Thermocouple loại: K, J, T,B, R, S, E, N, U, L; Các cảm biến nhiệt độ RTD các loại: Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100 và Ni120. Ngoài ra còn có khả năng đo điện trở, dòng, áp, giả lập phát ra tín hiệu dòng, áp, điện trở. Các giá trị đo được lưu trữ bằng card SD, và có thể truy xuất thông qua cổng usb.

Tính Năng

Hoạt động ở chế độ đo

Hoạt động ở chế độ giả lập (phát tín hiệu)

Hoạt động ở chế độ vừa đo vừa giả lập tín hiệu

Measure & Source

Cùng lúc thực hiện hai chức năng là đo và giả lập tín hiệu.

Các dạng tín hiệu giả lập ở ngõ ra là áp, điện trở, Thermocouple, RTD, và giá trị đo được là dòng ở ngõ vào

Chế Độ Đo

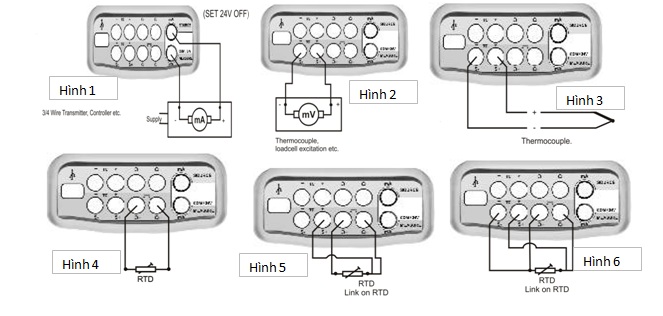

      Measure Milliamaps – Đo Dòng (Hình 1)

Đo giá trị dòng điện trong khoảng 0 đến 20mA hoặc 4 đến 20m

Nguồn cấp cho mạch đo có thể lấy từ bên ngoài hoặc phát ra từ máy đo.

Giá trị đo có thể hiển thị dưới dạng số hoặc đồ thị

      Measure Millivolts – Đo Áp (Hình 2)

Đo giá trị điện áptrong khoảng -10 đến 100mV

Với đầu vào là TC, loadcell,….

Giá trị đo có thể hiển thị dưới dạng số hoặc đồ thị

      Measure Ohms

Đo điện trở với tầm đo 1 – 400 Ω hoặc 1 – 2200 Ω

Có thể do điện trở theo kiểu 4 dây ,3 dây hoặc 2 dây

      Measure Thermocouple (Hình 3)

Đo nhiệt độ, điện trở của thermocouple loại J,K,T,B,R,S,E,N,U,L

Cho phép thiết lập khoảng đo và lựa chọn hiển thị đơn vị đo nhiệt độ có thể làCelsius°C, Fahrenheit°F, Kelvin°K , Rankine°R.

      Measure Ohms /RTD 2-wire(Hình 4)

Đo nhiệt độ, điện trở của RTD 2 dâyloại Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120.

Dải đo 1đến 400Ω hoặc 1 đến 2200Ω

Cho phép thiết lập khoảng đo và lựa chọn hiển thị đơn vị đo nhiệt độ có thể là Celsius°C, Fahrenheit°F, Kelvin°K , Rankine°R.

      Measure Ohms /RTD 3-wire (Hình 5)

Đo nhiệt độ, điện trở của RTD 3 dâyloại Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120.

      Measure Ohms /RTD 4-wire(Hình 6)

Đo nhiệt độ, điện trở của RTD 3 dâyloại Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120.

Chế Độ Giả Lập Tín Hiệu.

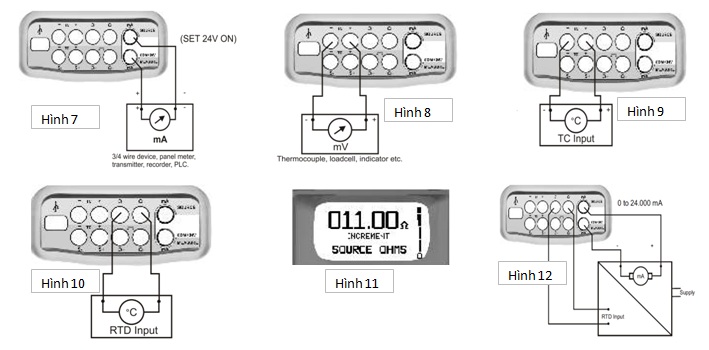

      Source Milliamaps – Cấp Dòng (Hình 7)

Tạo ragiá trị dòng điện ở ngõ ra trong khoảng 0 đến 24mA

Giá trị dòng điện ở ngõ ra có thể thay đổi bằng các phím tích hợp trên máy.

      Source Millivolts – Cấp Điện Áp (Hình 8)

Tạo ragiá trị điện áp ở ngõ ra trong khoảng -10 đến 100mV

Giá trị dòng điện ở ngõ ra có thể thay đổi bằng các phím tích hợp trên máy

      Source Thermocouple (Hình 9)

Giả lập ( phát ra ) Thermocouple loại: J,K,T,B,R,S,E,N,U,L.

Có thể thay đổi giá trị nhiệt độ bằng các phím tích hợp.

Đơn vị nhiệt độ có thể là Celsius°C, Fahrenheit°F, Kelvin°K , Rankine°R.

      Source RTD (Hình 10)

Giả lập ( phát ra ) RTD loại Pt50, Pt100, Pt200, Pt500, Pt1000.

Có thể thay đổi giá trị nhiệt độ bằng các phím tích hợp.

Đơn vị nhiệt độ có thể là Celsius°C, Fahrenheit°F, Kelvin°K , Rankine°R.

      Source Ohms (Hình 11)

Tạo ra giá trị điện trở từ 1 đến 400 Ω hoặc 1 đến 2200Ω.

Giá trị điện trở ngõ ra có thể thay đổi bằng các phím tích hợp trên máy

Chế Độ Vừa Đo Vừa Giả Lập Tín hiệu (Hình 12)

Ta có thề sử dụng chức năng này để tạo điện áp, điện trở

hoặc giả lập RTD loại: Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100 và Ni12

Thermocouple loại : K, J, T,B, R, S, E, N, U, L ở ngõ ra.

Các gía trị này được cấp cho mạch ứng dụng nào đó

từ mạch này ta có thể đo được giá trị dòng.
