how to calibrate temperature transmitter with bath using HART COMMUNICATOR?
Các câu hỏi, thắc mắc, thông tin liên quan đến sản phẩm được giới thiệu trong video dưới đây từ khâu mua sắm, lựa chọn, sử dụng, cài đặt hay thay thế, vui lòng liên hệ với INO Team (Đại lý, Nhà phân phối, Partner tại Việt Nam) để được hỗ trợ và tư vấn kịp thời.
– – – LƯU Ý – – -: Với những thiết bị không được liệt kê ở đây không có nghĩa là chúng tôi không hỗ trợ được bạn, Công ty chúng tôi chuyên đề xuất giải pháp, tư vấn mua sắm và cung cấp thiết bị hiệu chuẩn/calibrator về:
Nhiệt độ (tiếp xúc và không tiếp xúc), áp suất và chênh áp (Cơ và điện tử), lưu lượng, mức bồn bể, dò tìm rò rỉ khí nén, chẩn đoán bẫy hơi, đo mức bùn và mật độ bùn trong xử lý bùn và xử lý nước thải, camera quan sát ở nhiệt độ cao cho lò luyện thép và cán thép, camera cho lò nung Clinker nhà máy xi măng, pressure chart recorder, thiết bị siết bu long bằng thủy lực, khí nén hoặc bằng điện, động cơ, nguồn PLC, PLC, Biến tần, khởi động mềm, biến trở lỏng cho nhà máy xi măng, đầu đốt, burner, cảm biến quang học, cảm biến laser, cảm biến tiệm cận, siêu âm, thu nhận dữ liệu, lưu trữ và truyền dữ liệu (Data logger), chẩn đoán tình trạng động cơ bằng rung động, thiết bị hiệu chuẩn nhiệt độ, áp suất, thiết bị bảo trì đa năng, thiết bị siết lực, hiệu chuẩn và cân chỉnh, thiết bị phòng Lab…
Công ty TNHH Giải pháp và Công nghệ Đo lường INO, nhà cung cấp các thiết bị đo lường và hiệu chuẩn công nghiệp.
Today i want to tell how to calibrate a temperature transmitter and instruments used for doing calibration.
how many of you know how to calibrate temperature transmitter with bath using HART COMMUNICATOR?
do you know the usage of hart communicator?
HART Communicator: So do you know what is HART?
The HART(Highway Addressable Remote Transducer) protocal is one of the most popular industrial protocols today. According to emerson there is a huge installed base of 4 to 20 milliAmps systems throughout the world used for calibration.
what is Loop Calibrator?
For process calibration professionals, loop calibrators are essential tools for working with 4 to 20 milliAmps current loops. Process control loop calibrators provide milliAmps sourcing, simulation and measurement, readouts in both milliAmps and % of span, 24 Volts loop supply.
Temperaturecalibration bath:
If you need to calibrate temperature sensors with a portable calibrator then we will use this temperature bath for calibrating thermocouples, RTDs, thermistors, bi-metalic switches and more – with a temperature range spanning from -100°C to +1200°C. Many calibrators can be used both as Dry or Liquid Baths.
Temperature element with transmitter is inserted in the temperature bath for calibration.
Now we will see how to calibrate temperature transmitter using HART:

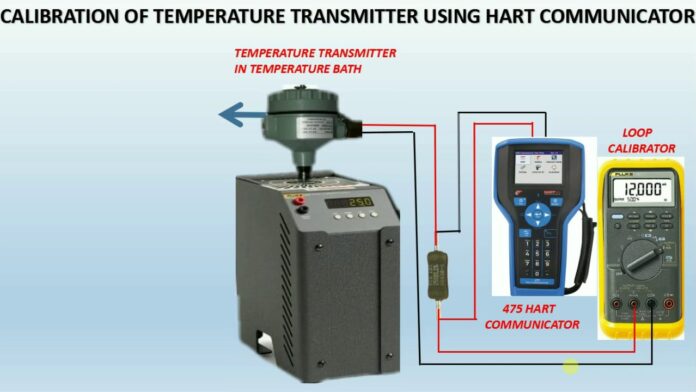

Connect the loop power to the temperature transmitter as shown in elevated view.
Then connect the temperature element to the transmitter sensor connection terminals shown in elevated view, according to the configuration done in HART.
After completing connection then set Zero temperature value in calibration bath according to the lower range value in HART and check the corresponding 4 milliAmps in the loop calibrator.
IF it is not showing corresponding milliAmps then using HART do the lower sensor trim.
After this set full range of transmitter in temperature bath and check the corresponding 20 milliAmps .
If it is not showing the corresponding milliAmps then adjust 20 millliAmps by doing Upper sensor trim using HART.
this how we can calibrate temperature transmitter using HART.
In my next video I will show how to calibrate or simulate temperature transmitter without element using HART communicator.
