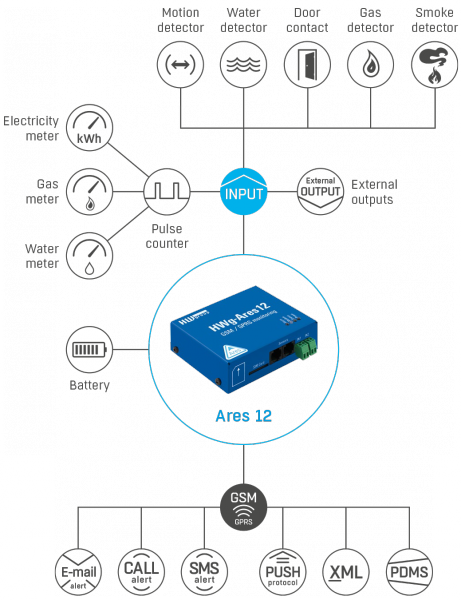

Ares12 thu thập dữ liệu nhiệt độ, độ ẩm,… qua ngõ vào sensor chuẩn 1-Wire.
Có 2 ngõ vào Digital input (dry contact) và có thể output khi dùng thêm phụ kiện 1-W relay ngoài.
Để vào cấu hình cho Ares12 cần phải kết nối cáp micro usb từ module vào máy tính, sau đó máy tính sẽ tự động hiển thị vào thư mục của thiết bị có chứa phần mềm để cấu hình.

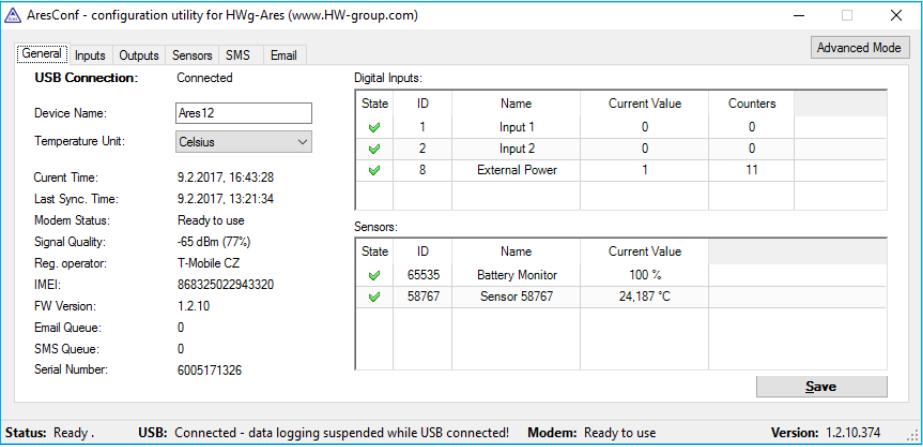

Khi mở phần mềm lên sẽ có giao diện như bên dưới.

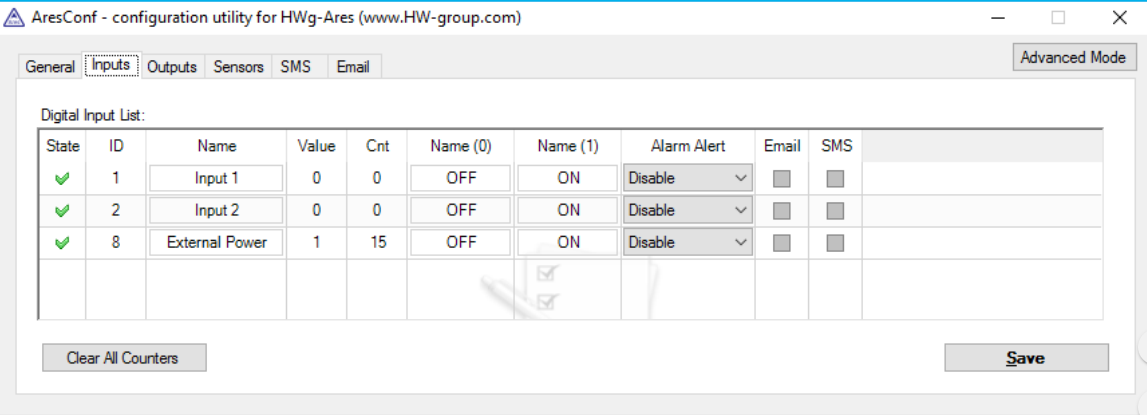

Inputs, Outputs, Sensor ta có thể chọn và cài đặt giá trị cho từng Alarm, khi alarm có thể chọn gửi tin nhắn, hay email.

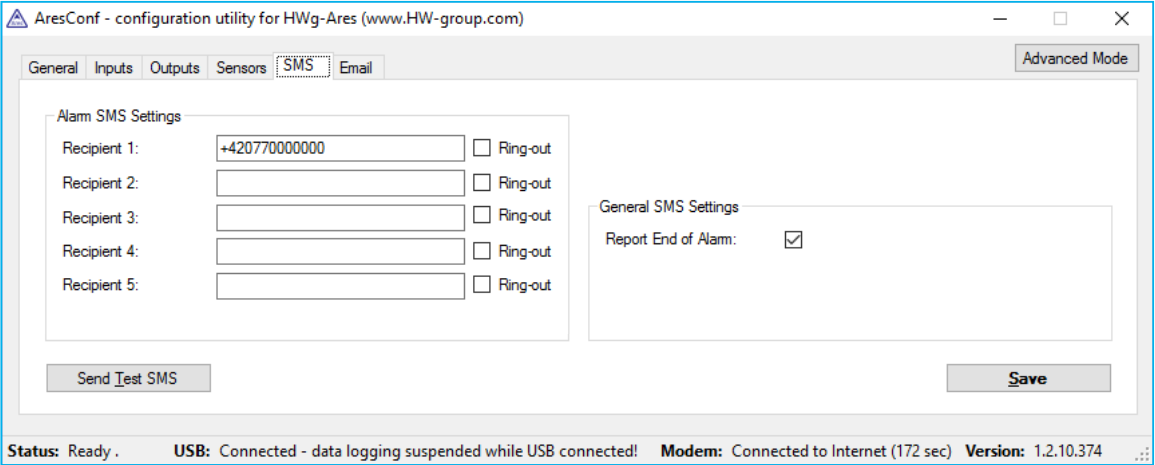

Mục SMS để nhập số điện thoại người nhận tin nhắn khi alarm. Có thể click chọn gửi hoặc không gửi khi alarm đã ngắt.

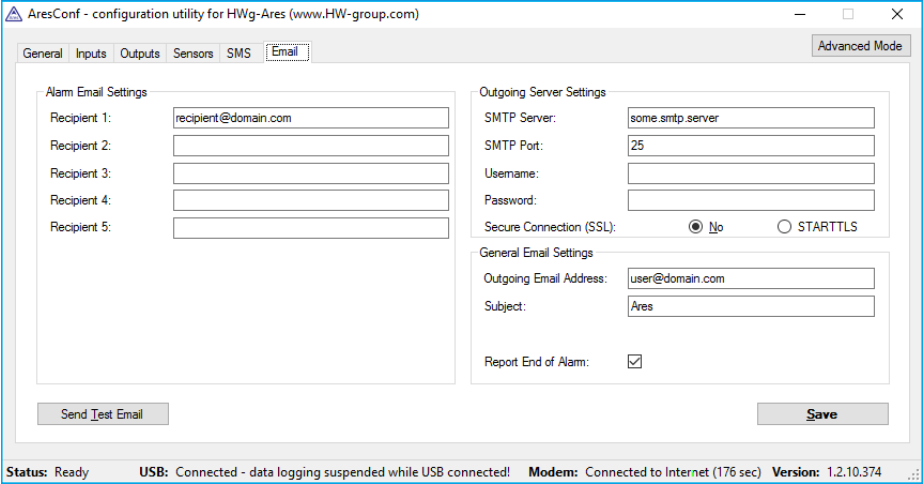

Mục Email để nhập email người nhận và cấu hình email gửi đi.

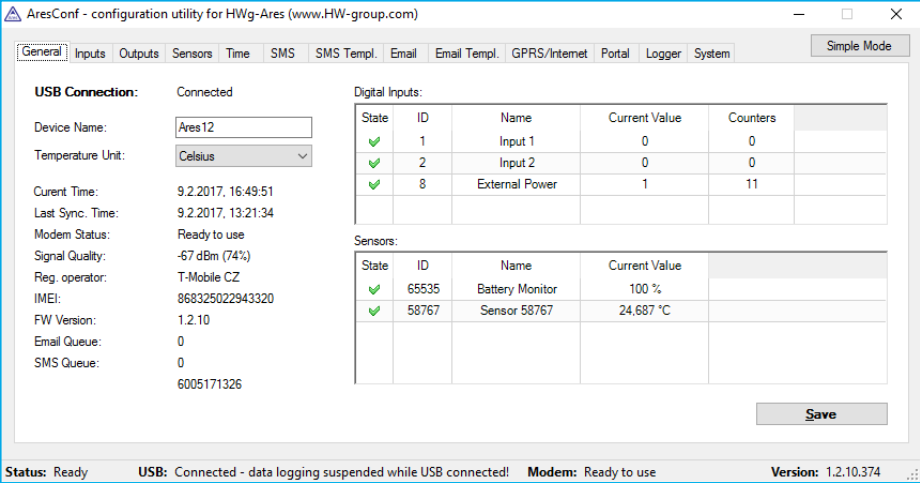

Ngoài các tính năng trên, phần mềm còn cho phép cài đặt ở chế độ nâng cao khi nhấn nút “Advanced Mode”. Khi vào advanced mode thì giao diện phần mềm có thêm các mục như hình bên dưới.

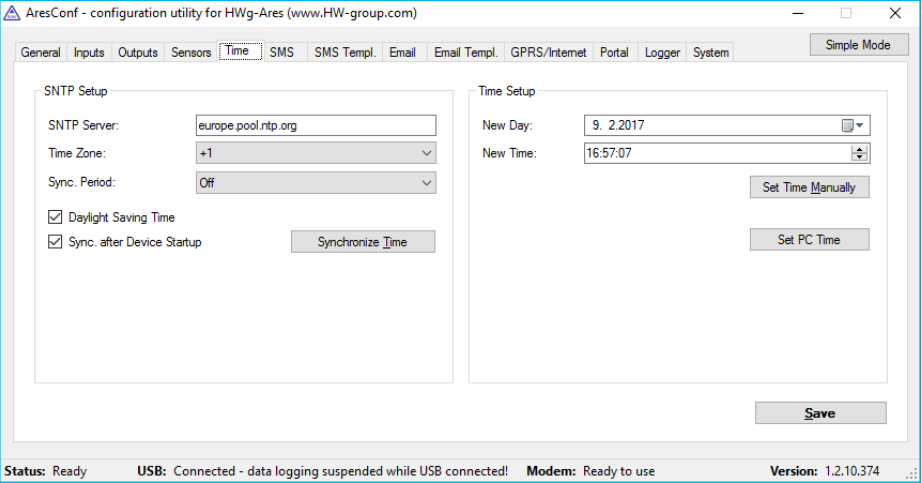

Mục “Time” để cấu hình ngày, giờ.

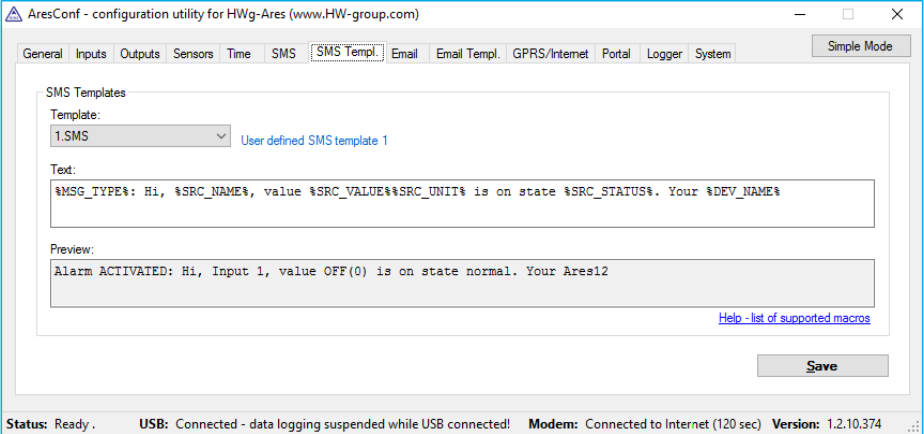

Mục “SMS Templ” dùng để cấu hình nội dung tin nhắn.

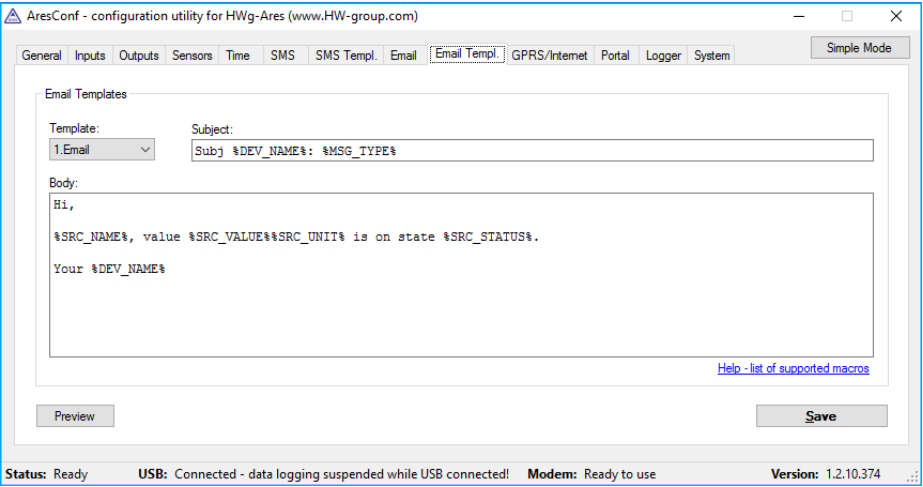

Mục “Email Templ” dùng để cấu hình nội dung email.

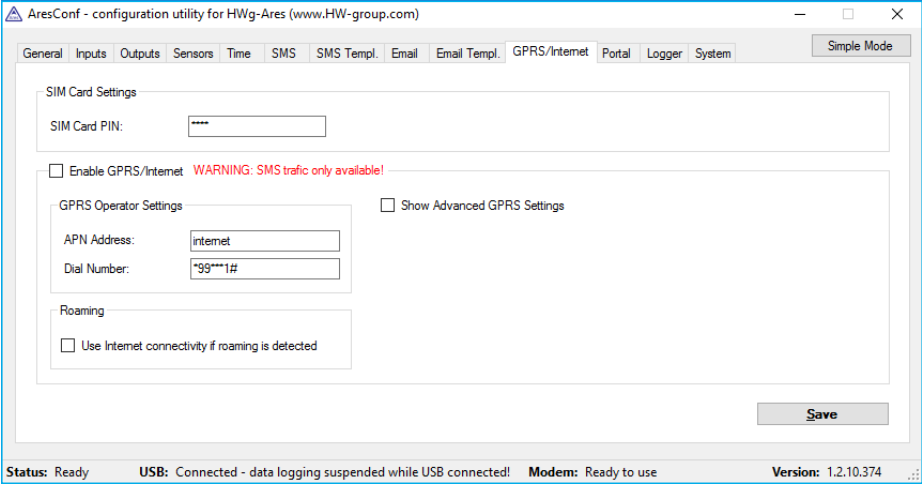

Mục “GPRS/Internet” để cấu hình mạng.

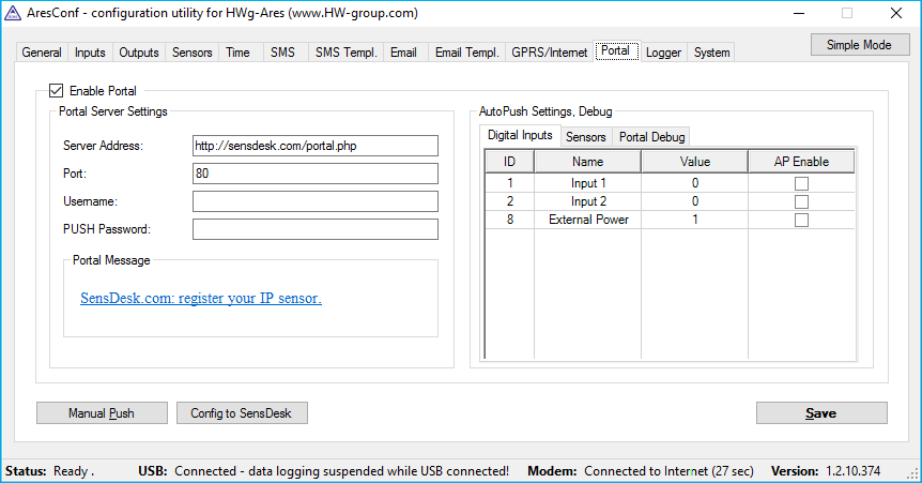

Mục “Portal” để cấu hình xem dữ liệu thiết bị qua internet trên trang SensDesk.com, để portal bạn phải có tài khoản trên sensdesk.com, nếu không có thể đăng ký 1 tài khoản mới.
Mục “Logger” và “System” để down/up dữ liệu, cập nhật firmware,…
Sau khi đã cấu hình xong, việc sử dụng module rất đơn giản. Trước tiên ta cắm thẻ sim đã đăng ký gói cước 3G và tài khoản sim vẫn còn tiền để gửi tin nhắn, lắp anten thu sóng vào vị trí GSM. Tiếp theo là cắm nguồn DC12V từ adapter để kích hoạt nguồn pin hoạt động, nếu pin đầy rồi thì ta có thể rút adapter ra dùng để dùng nguồn pin.

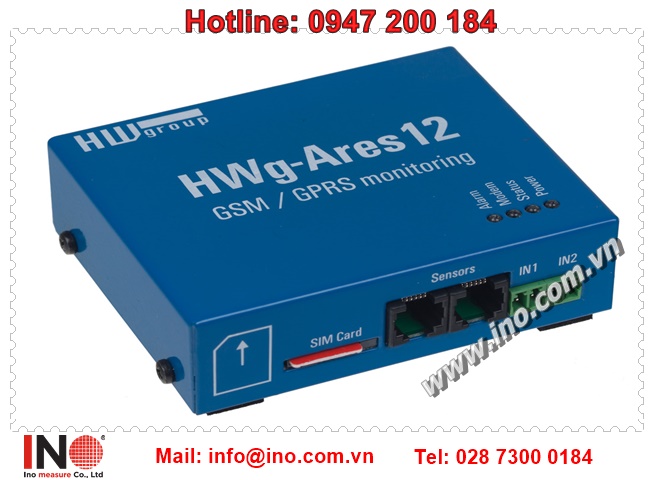

Trên thiết bị có 4 nút đèn báo: Alarm, Modem, Status, Power. Đèn Alarm sáng đỏ khi 1 trong các giá trị ngỏ vào alarm, đèn modem sáng xanh dương khi modem sử dụng 3G để truyền dữ liệu, đèn status sáng xang lá khi modem hoạt động bình thường, đèn power sáng vàng khi modem có nguồn cấp.
Để tắt hẳn thiết bị Ares12 ta phải rút nguồn và thẻ sim ra khỏi thiết bị.
